以前中创电气分享过plc控制柜制作标准的介绍，但在实际市场销售过程中，很多人纷纷来电询问plc控制柜国家标准有哪些，今天，湘潭中创电气plc控制柜厂家就这一问题给大家介绍如下：

首先，所谓plc控制柜国家标准是按照国际电工委员会的标准来制定的，如果你仔细去看内容的话，国内的标准比国际电工委员会的标准还要详细，除了基本的元器件要有3C，ISO等认证之外，还有对于plc控制柜的尺寸的要求，目前常用的是800*600*2100毫米和600*600*1900毫米两种规格，前者是用更多一些。

其次，更重要的是对于plc控制柜内电气元器件的接线布线的标准要求。plc控制柜接线标准都是按照国际标准来的，plc控制柜主要电气元器件的作用、型号、尺寸、配置方式主要有：

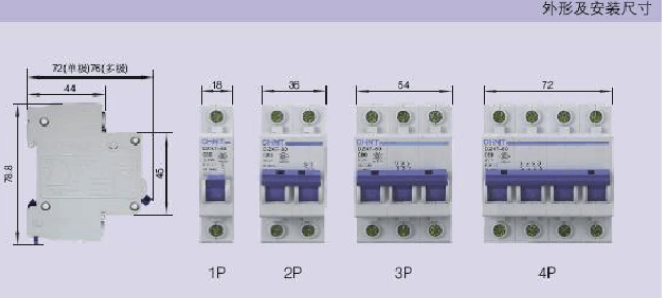

1.小型断路器：
断路器一般安装在控制柜正面的第一行左侧，上下槽距离为50mm。

小型断路器是具有过载和短路双重保护的限流型高分断小型断路器，适用于交流50Hz/60Hz，额定工作电压230V电梯/400V，额定电流在63A以下的电路中，作为线路过载和短路保护的用途。一般来说，选择二极断路器，但是如果机柜空间小，也可以考虑使用单极断路器，节省空间和成本。

2.继电器：
继电器是电气控制器件，是用小电流控制大电流运行的自动开关。因此，在电路中发挥自动调节、安全保护、电路转换等作用。它有控制系统(也称输入回路)和被控制系统(也称输出回路)之间的交互关系。通常应用于自动化的控制回路。继电器的宽度为20毫米，每个导轨最多安装20个继电器。

3.plc控制柜开关电源：
开关电源一般放在控制柜正面第一行的右侧，上下离线槽的间距为50mm，开关电源主要有5V、12V、24V的，开关电源主要有明纬开关电源和SIEMENS，选择的电源输出电流一般为10A和20A。

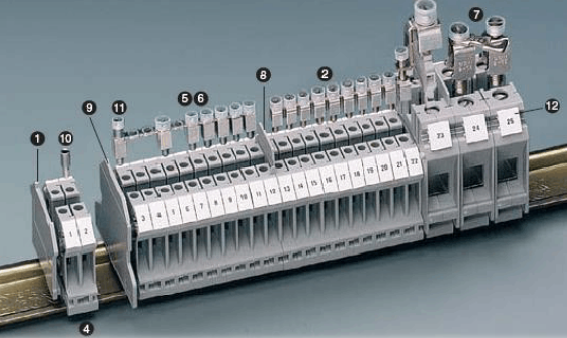

4.plc控制柜接线端子 :

接线端子是实现电气连接的附件产品,每一排导轨最多可放置70个接线端子。

5.plc控制柜导轨：

plc控制柜导轨包括线槽和导线两部分，导线颜色和直径的规定按照GB2681-81要求来的。

6.电气部件相邻间隔的规定：
PLC与槽距离40-60mm。开关电源与槽距离40-60mm段子与槽距离40-60mm。小保险与线槽的距离40-60 mm， 空开如果被线包围住.其与线槽距离40-60. mm， 开关电源与空开,接触器,热继电器之间距离80-100. mm ，PLC据开关电源与空开,接触器,热继电器之间距离至少100mm。

以上就是中创plc控制柜厂家给大家介绍的plc控制柜国家标准，希望能够帮助到大家。
